做了十几年涂布机，经常被客户问到同一个问题：无纺布、水胶体、硅凝胶这三种敷料涂布工艺到底有什么区别？
不只是产品经理问，车间里的老师傅也问。
今天就来详细聊一聊。
去年有个客户拿来一款硅凝胶疤痕贴的样品，想反向推工艺，要来我们这里打样。
样品做得很漂亮，厚度均匀，剥离力稳定。
我们照着常规硅凝胶涂布的参数去试，结果做出来的产品气泡多、厚度波动大，完全不是那么回事。
后来仔细排查才发现，问题出在基材上。
客户用的是经过处理的无纺布，而我们用的是普通无纺布。
就这么一个细节，差别巨大。
这件事让我意识到，很多人对这三种敷料涂布工艺的理解还停留在大概知道的层面。
今天咱们就把它掰开揉碎了讲清楚。
一、无纺布敷料
无纺布本身是纤维随机排列形成的片状材料，透气、柔软、成本适中。
但它有个弱点：热敏性。
温度一高，纤维结构就受损，手感变硬，透气性下降。
所以无纺布敷料的涂布，核心思路是低温、少量、非连续。
用的最多的是热熔胶喷胶工艺。
把热熔胶加热到熔融状态，通过喷枪雾化成微小胶粒，喷涂在无纺布表面。
胶点呈离散分布，不是一整片膜。
喷胶量可以低到1g/㎡，这个量是什么概念？
就是你用手摸上去几乎感觉不到有胶，但该粘的地方它粘得牢牢的。
关键是复合过程不需要加热，也不需要烘干设备。
这对无纺布来说太重要了，避免了高温对纤维的破坏。
操作工需要知道的：
喷胶量不是越大越好。
喷多了，透气性没了，手感像塑料布；喷少了，剥离强度不够，敷料用着用着就掉了。
喷胶温度也要盯着，温度低了雾化不好，胶点太大；温度高了胶液热降解，有异味。
故障排查：
如果出现溢胶，先看喷胶量是不是设高了，再看喷枪有没有堵塞。
如果剥离强度不够，先排查喷胶温度是不是偏低导致雾化不良，再看基材表面有没有油污。

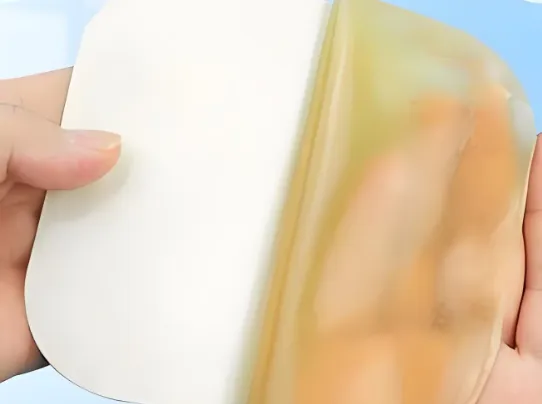

二、水胶体敷料
水胶体敷料很多人以为也是涂布机涂出来的，其实它的生产方式更接近挤出成型。
水胶体敷料的核心材料是吸水性高分子粒子与热熔压敏胶的共混物。
传统生产方式分两步：先在加热搅拌釜里把原料混炼成水胶体基质，再导入涂布机涂布定型。这种方式设备多、效率低、成本高。
现在更先进的做法是连续式生产：原料配好后直接进双螺杆挤出机，在90-110℃、450-550r/min的条件下连续挤出。挤出的水胶体经过模具成型，再与背衬层贴合。
注意关键词：挤出、模压、贴合。它不是像刮刀涂布那样把胶刮上去，而是把一整片水胶体压上去。
挤出及贴合温度通常在90-150℃之间，涂布量可以达到1000g/㎡，厚度控制在1mm左右。这个厚度远远大于无纺布敷料的胶层。
操作工需要知道的：
温度控制是水胶体涂布的生命线。温度低了，水胶体流动性差，涂布不均匀；温度高了，增粘树脂可能降解，影响粘性。
配方里各种成分的比例也直接决定最终产品的吸水性、粘性和完整性。
故障排查：
如果出现气泡，大概率是混炼时空气没有排干净，或者挤出速度太快卷入了空气。如果厚度不均，先检查模头间隙是否一致，再看挤出机转速是否稳定。
三、硅凝胶敷料
硅凝胶敷料和前两种完全不是一回事。
硅凝胶是双组份体系，A组分和B组分混合后发生交联固化反应。
它的涂布工艺通常是辊式转移涂布。
先把硅凝胶涂在离型纸上，再通过复合辊转移到背衬层上，也可以直接涂在无纺布或PU膜上。
操作工需要知道的：
硅凝胶涂布最怕两件事：一是基材变形，二是气泡。
无纺布本身有伸缩性，涂上硅凝胶后在后续加工过程中容易被拉扯变形。
解决办法是在无纺布背面复合一层PU膜增加稳定性。
另外，放卷和收卷要用主动控制，避免拉扯。
气泡问题更常见。硅凝胶混合时容易裹入空气，需要抽真空脱泡。涂布过程中如果胶液粘度不合适，也容易产生气泡。
四、一张表看懂三种工艺的核心差异
说完了各自的特点，咱们来个直观对比。我把三个维度的关键数据列出来：
涂布方式：
无纺布敷料多用热熔胶喷胶或刮涂；
水胶体敷料是挤出模压成型；
硅凝胶敷料是辊式转移涂布。
涂布量/厚度：
无纺布敷料涂布量极低，最低1g/㎡；
水胶体敷料涂布量很大，可达1000g/㎡，厚度约1mm；
硅凝胶敷料精度高，可控制在0.01mm级别。
温度要求：
无纺布敷料复合过程无需加热；
水胶体敷料在90-150℃下操作；
硅凝胶敷料涂布后需固化，温度80-120℃不等。
关键控制点：
无纺布敷料控制喷胶量和喷胶温度；
水胶体敷料控制挤出温度和模头间隙；
硅凝胶敷料控制气泡排除和基材张力。
典型缺陷：
无纺布敷料容易溢胶或剥离强度不足；
水胶体敷料容易气泡和厚度不均；
硅凝胶敷料容易基材变形和气泡。
五、选型建议：你的产品适合哪种工艺？
这不是一个哪个更好的问题，而是哪个更合适的问题。
如果你的产品是一次性创可贴、医用胶带这类，要求透气、柔软、成本低，无纺布热熔胶喷胶工艺是不二之选。
如果你的产品是慢性伤口敷料、褥疮护理贴这类，需要吸收渗液、提供湿性愈合环境，水胶体是主流选择。但要注意，水胶体不适合大量渗出的伤口。
如果你的产品是疤痕贴、术后敷贴这类，需要低致敏性、可重复粘贴、透明观察伤口，硅凝胶更合适。但硅凝胶的生产效率低、成本高，不适合大批量低值产品。
写在最后
三种敷料，三种完全不同的涂布逻辑。
无纺布追求轻、薄、透，用喷的；水胶体追求厚、匀、稳，用挤的；硅凝胶追求精、净、柔，用转印的。
没有哪种工艺是万能的，选对了工艺，后面的事省心一半，选错了，天天跟缺陷较劲。
如果这篇文章对你有帮助，点个赞或者转发给车间的兄弟。
下次遇到涂布问题，欢迎来交流。
