这是一份从车间角落里那本布满胶渍的笔记本上整理出来的手记。
没有高深的理论，只有那些年老师傅亲手摸过的废卷、拆过的模头、调过的参数。
15个缺陷，有些是家常便饭，有些是午夜惊魂。
我尽可能还原当时的现场，你怎么排查，怎么假设，又怎么推翻自己。
希望能帮你少卷几卷废料。
常见涂布缺陷
1. 横条纹
形状特征：沿卷材横向出现的明暗交替条纹，间距均匀，像斑马线。
说明：涂层厚度周期性波动，通常与机械转动部件相关。逗号刮刀涂布中最常见。
排查笔记：
这毛病第一次碰到是在锂电池负极涂布线。当时夜班，操作工打电话说产品废了。我到现场一看，条纹间距大概8厘米。心里先算了一笔账：涂布速度15米/分，条纹频率大概3赫兹。
让操作工降速到5米/分，如果缺陷是由旋转部件引起的，其旋转频率不变，随着走料速度降低，条纹间距应该变宽才对。但现场观察发现条纹间距反而变密了，这说明不是某个固定转速的旋转部件在捣鬼，可能是与走料速度同步的牵引辊或供料泵出了问题。。
拿强光手电照各个转动部件，最后发现涂布背辊的轴承座有轻微抖动。
解决方案：
更换背辊轴承，重新校准辊面跳动。后来我们在SOP里加了一条：每月用百分表检测背辊跳动，超差立即停机处理。
2. 竖纹

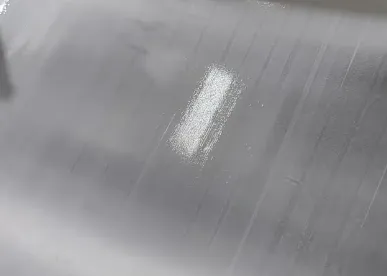

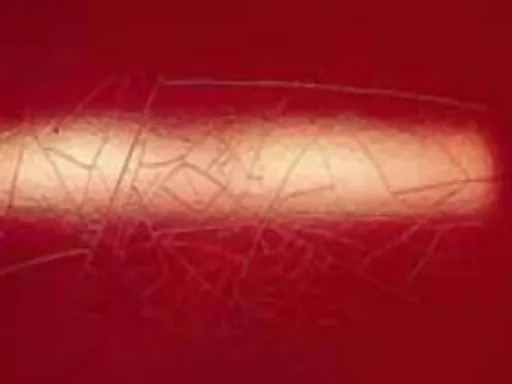

形状特征：沿走料方向的一条或多条细线，断断续续或连续贯穿整卷。
说明：刮刀或涂布头局部磨损、有异物，导致该位置涂布量异常。
排查笔记：
有次做光学保护膜，收卷后发现中间有条头发丝细的竖纹。第一反应是刮刀崩口了。拆下逗号刮刀，用放大镜看刃口，果然有个0.1毫米的缺口。
但问题来了：新刀换上只跑了2000米，怎么崩的？查前道工序，发现浆料过滤精度从50微米降到了150微米，操作工觉得过滤慢，偷偷换了滤网。大颗粒杂质直接撞坏了刃口。
解决方案：
更换刮刀，恢复50微米过滤，同时在供料管路中加装磁性过滤器。后来我们在操作手册上加粗写了一句话：谁动过滤系统，谁写事故报告。
3. 橘皮

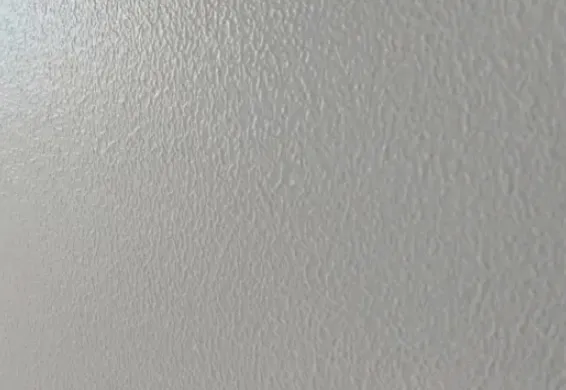

形状特征：涂层表面像橘子皮一样，布满细小的凹凸点，手摸能感觉到粗糙。
说明：涂层干燥过程中的流平性差，或者溶剂挥发速率过快。微凹版涂布和狭缝涂布都会出现。
排查笔记：
做水性涂层的时候被这问题折磨了两个月。配方没变，工艺参数没变，橘皮时有时无。后来发现规律：阴雨天没事，大晴天就出现。
拿测温枪打烘箱入口处的涂层表面温度，晴天时比设定值高了5度，原因是厂房通风太好且阳光直射烘箱外壁，导致烘箱前区局部热负荷增加，涂层入箱后表面迅速结皮，内层溶剂挥发受阻，从而形成橘皮。
解决方案：
在烘箱入口前加装水冷辊，降低涂层入箱温度。把烘箱前区温度往下调10度，延长低温干燥段。
记住一个原则：溶剂挥发需要时间，别指望一进去就烤干。给涂层点呼吸的机会。
4. 气泡
形状特征：涂层表面或内部有圆形空洞，大小不等，大的一眼能看到，小的需要放大镜。
说明：浆料脱泡不彻底，涂布过程中气泡破裂留下痕迹。
排查笔记：
有次做医用胶带，气泡率突然飙升。检查了真空脱泡机，参数没变。拆开管路发现，供料泵的密封圈老化，不停往浆料里吸气。
坑在哪？泵装在地面以下，负压段足有2米长。密封不严时，这段负压就像根吸管，拼命往里吸空气。
解决方案：
更换密封圈，把供料泵位置抬高，减少负压段长度。同时规定每班检查供料管路是否有气泡。
5. 缩孔

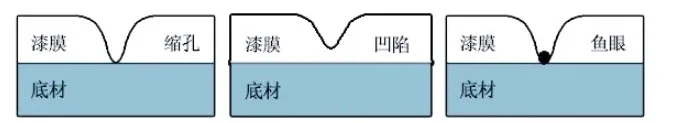

形状特征：像火山口一样的圆形凹陷，中心低边缘高。
说明：涂层中的低表面张力污染物向四周推开涂层形成。狭缝涂布中很典型。
排查笔记：
光学膜车间，新换了一款PET基膜后缩孔爆发。查了基膜出厂报告，表面张力达标。但用接触角测试仪一测，有一批的数值明显偏低。
追到供应商仓库，发现这批膜堆放在润滑油桶旁边。挥发性硅油吸附在膜表面，涂布时成了污染源。
解决方案：
退货，要求供应商隔离存放。我们在IQC里增加了表面张力抽检，每卷膜来料先测三个点。涂布车间的洁净度不是光靠高效过滤器能解决的。化学品存放、润滑油管理、人员手部清洁，每个细节都是污染源。
6. 点状缺涂

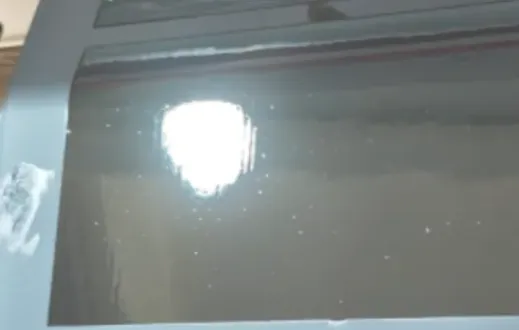

形状特征：涂层中随机分布的微小空白点，像被针扎过。
说明：基材表面有灰尘或异物颗粒，涂层液体在颗粒周围铺展不开。
排查笔记：
这东西排查起来最烦。因为你要证明那个点到底是什么。有次在偏光片涂布线，白点率突然从0.1%跳到2%。
拿了红笔在缺陷位置画圈，放到显微镜下一看，颗粒中心是个纤维。再看颜色，蓝色。车间谁穿蓝色工服？只有无尘室外面的人。说明有人在无尘室里没按规定穿工作服。
解决方案：
加强人员进出管理，在缓冲区增加粘尘垫。涂布前加装离子风棒和粘尘辊。后来换成了双面粘尘辊，一用一备，定期更换。
7. 边缘厚边

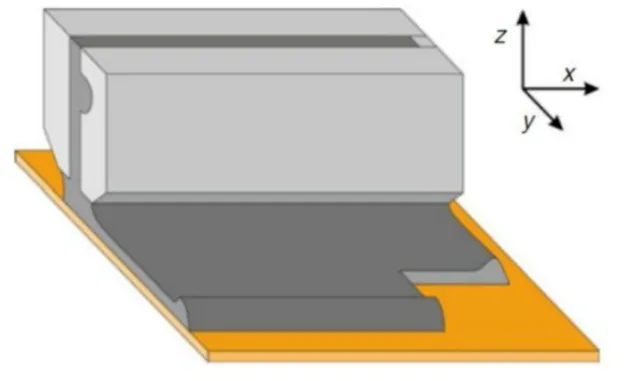

形状特征：涂层左右边缘比中间厚，形成凸起棱边。用手摸或者看反光能发现。
说明：浆料表面张力导致边缘液体回流堆积。逗号刮刀和微凹版涂布尤其明显。
排查笔记：
做保护膜时，厚边导致收卷后边缘起皱，直接报废。调整刮刀间隙没用，调小调大都试了。
后来老工程师提了一句：把挡浆板的间隙放大试试。原来挡浆板压得太紧，浆料在边缘形成紊流，反而加剧了回流。
解决方案：
挡浆板与刮刀端面留0.3毫米间隙，同时将刮刀两端磨出10毫米宽的倒角。这招叫边缘减薄，业内通用做法。
另外，涂布宽度比产品宽度宽5毫米，收卷前用分切刀切掉厚边区域。虽然有点浪费，但质量稳了。
8. 晶点

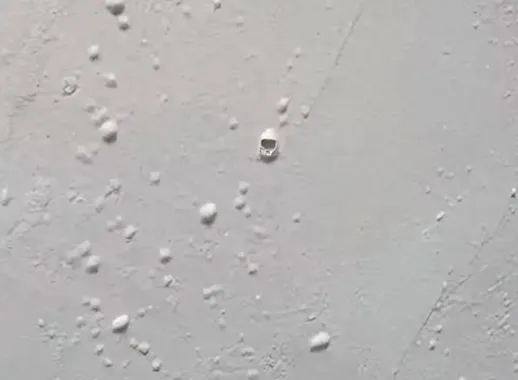

形状特征：涂层表面突起的微小硬点，摸着扎手，对着光看有阴影。
说明：浆料中的凝胶颗粒或者结晶物质。水性浆料和UV胶体系多见。
排查笔记：
这问题让我们赔了一批货。做高粘度压敏胶，晶点导致客户模切时刀片崩口。现场排查，过滤没问题，分散没问题。
最后把浆料静置了24小时，底部取样一看，全是不溶的结晶。原来是温度低了，部分树脂析出。
解决方案：
浆料罐加装恒温夹套，温度控制在25±2度。增加循环搅拌，防止死区结晶。后来改用双螺杆分散设备，剪切更均匀。
9. 横向周期性厚薄纹
形状特征：沿走料方向，每隔一段距离出现一道横向的厚带或薄带，间距固定。
说明：涂布背辊或传送辊不圆，或者轴承损坏。刮刀涂布中常见。
排查笔记：
这个和前面横条纹的区别是：横条纹是连续的，这个是断续的一条一条。就像车轮压过泥地留下的痕迹。
当时找了把塞尺，贴在背辊表面转动。发现辊面有0.1毫米的偏心。拆下来上动平衡机，偏了15克。
解决方案：
重新磨辊并做动平衡。后来规定：背辊每半年下线保养一次，每次换产品前用百分表打跳动。
10. 彩虹纹
形状特征：涂层表面出现类似油膜的彩色条纹，不同角度看颜色变化。
说明：涂层厚度不均匀导致的薄膜干涉效应。光学涂布、防反射涂层的噩梦。
排查笔记：
客户投诉说手机盖板的防指纹涂层有彩虹。我们用膜厚仪测了，厚度波动只有5纳米，但就是有颜色。
查论文才发现，光学薄膜干涉对厚度极其敏感。当涂层厚度处于可见光波长的量级时，哪怕只有几纳米的微小厚度波动，也会因为光程差的改变被放大成肉眼可见的颜色变化。所以问题不在均匀度，在绝对厚度选错了。
解决方案：
调整涂层厚度避开敏感区间。
不常见但麻烦的缺陷
11. 针孔链
形状特征：针孔排成直线或弧线，间距相等，像项链。
说明：涂布辊表面有凹坑或划伤，在辊面形成微小积液，转移到涂层的印记。
排查笔记：
这问题当年在电池隔膜涂布线遇到。针孔排成圆弧形，弧度刚好和微凹版辊的直径匹配。
取下手持放大镜，把微凹版辊表面擦干净。转到某个角度，光照下一看，有个米粒大的凹坑。怎么来的？操作工清理辊面时用了金属刮刀。
解决方案：
换版辊。规定清洁只能用无纺布和专用清洗剂，禁用金属工具。工具柜里所有金属刮刀全部换成塑料的。
12. 火山口
形状特征：和缩孔相反，中心凸起，周围凹陷。像倒过来的火山口。
说明：浆料中的大颗粒卡在刮刀与基材之间，阻碍了浆料的正常涂布，导致颗粒后方出现漏涂空白区；随后浆料在表面张力作用下向空白区回流填补，堆积形成了中心凸起的火山口。
排查笔记：
这个在厚涂层涂布时碰到过。颗粒直径100微米，涂层厚度150微米，颗粒被刮刀推着走，后面形成一段空白区，浆料流回来堆成小山。
解决方案：
提高过滤精度，从100目升级到200目。适当调整浆料配方降低粘度，以加快颗粒后方空白区的流平填补速度。刮刀角度从15度减小到8度，使刮刀更贴近基材，减少对大颗粒的向前推挤力和拖拽力。
13. 干燥龟裂
形状特征：涂层表面像干裂的泥土，呈不规则网状裂纹。
说明：涂层干燥收缩应力超过内聚力。厚涂层、高固含体系、或者烘箱温度过高时出现。
排查笔记：
做陶瓷涂布时翻过车。200微米湿膜厚度，一进烘箱就裂。试了降低温度，没用。提高风速，裂得更厉害。
后来分段调温才解决。前区40度，中区60度，后区80度。让涂层表层和内部同步收缩。
解决方案：
采用梯度升温干燥。添加0.5%的流平剂降低表面张力。减少涂层厚度，分两次涂布。
安全提示：干燥龟裂不可逆，一旦发生整卷报废。调试新配方时先做小样，别直接上大线。
14. 静电麻点
形状特征：涂层表面有放射状或树枝状的痕迹，像是被电击过。
说明：基材静电积累后突然放电，在涂层表面烧蚀出痕迹。干燥环境、绝缘基材、高速涂布时高发。
排查笔记：
冬天，北方车间，湿度20%。PET基材涂布速度60米/分，静电麻点一片一片。操作工说收卷的时候摸卷芯，啪的一声有火花。
解决方案：
加装静电消除棒，涂布前后各一根。控制车间湿度到45%以上。基材背面涂一层抗静电剂。收卷张力降低15%，减少摩擦起电。
紧急提醒：静电不仅是缺陷问题，更是安全隐患。溶剂型浆料遇到静电火花可能起火。必须配静电接地和报警装置。
15. 溶胀纹
形状特征：涂层局部区域膨胀凸起，表面光滑，像长了个包。
说明：基材中的增塑剂或残留溶剂迁移到涂层中，引起局部溶胀。医疗敷贴、胶粘带产品中偶发。
排查笔记：
这个缺陷隐蔽性极高。客户用了三个月后才投诉，说胶带起包了。我们反复测试都没复现。
后来模拟仓储环境：50度高温、80%湿度放一周，果然起包了。查基材出厂报告，增塑剂含量偏高，高温下迁移到压敏胶层。
解决方案：
更换低迁移基材。增加老化测试作为出厂检验项目。后来专门买了台高温老化箱，每批次抽检。
最后
老师傅：我一直保留一个习惯，每次处理完缺陷，会在工艺单背面记下三行字：今天发生了什么，我动了哪里，实际起效的是什么。
有些经验靠时间能磨出来，但有些逻辑必须刻意训练。
设备在变，浆料在变，不变的是涂布工程师那套追溯本源的方法。
你有没有哪个缺陷，是排查无解后最终意外解决的？来评论区讲出你的故事。
