涂布的人都有过这种经历，一卷料刚下线，灯一打，满版条纹，又或者客户那边退回来一批货，说是表面有白点，显微镜下一看，缩孔。
调刮刀间隙、改张力、降速度，试了一圈没用，最后换材料。
换完材料好了，就下结论说这批次材料不行。
但真的是材料不行吗？
有时候是，更多时候不是。
缺陷排查的第一步，不是调参数，而是先看懂缺陷长什么样。
表面看是条纹，背后可能是辊跳动。
看起来是小白点，可能是灰尘，可能是气泡，也可能是浆料里的团聚颗粒。
客户说表面不均匀，真正原因可能在基材、干燥、过滤、静电，甚至仓储环境。
下面这六种缺陷，是我遇到最多的。

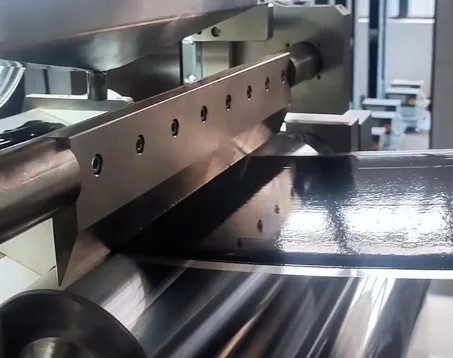

缺陷一：竖条纹
形状特征：沿走膜方向延伸的直线状纹路。有的细如发丝，宽度不足0.1毫米；有的宽达数毫米。用手指摸能感觉到纵向凹凸，透光观察时条纹处透光率明显不同。横条纹是垂直于走膜方向的周期性纹路，通常由设备的周期性扰动引起。
成因机理
竖条纹：通常指沿走膜方向的非周期性线条，主要由涂布头唇口局部异物、损伤或供料系统瞬时波动导致。
横条纹：是垂直于走膜方向的周期性纹路，通常由设备的周期性扰动引起。
解决方案
竖条纹：清洗或研磨模头唇口；检查并更换过滤器密封件；调整涂布速度与供料流量配比，确保操作点处于涂布窗口稳定区。
横条纹：校准背辊动平衡，更换磨损轴承，调整联轴器同心度；供料管路加装脉冲阻尼器，或换用无脉冲的齿轮泵。

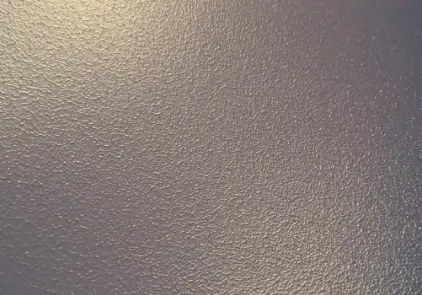

缺陷二：橘皮
形状特征：涂层表面呈现细密且不规则的凹凸纹路，类似橘子表皮。侧向强光照射下可见微小波纹起伏，用手触摸有粗糙感。光学膜产品中此缺陷不可接受。
成因机理
涂层在充分流平之前被过早固化。干燥速度过快导致表层迅速结膜，内部溶剂继续挥发时冲破表层形成起伏。同时，溶剂挥发造成涂层不同区域的温度差和浓度差，进一步加剧表面不平整。涂布液黏度过高时流平性变差，基材表面张力过低时铺展困难，都会放大橘皮风险。
解决方案
降低烘箱前区干燥速率，延长流平段，让涂层有足够时间自然流平。稀释涂布液降低黏度，或更换低黏度配方。对基材进行电晕处理或涂布底涂剂，提高表面能。检查涂布厚度均匀性，初始膜厚不均会加重橘皮。
缺陷三：缩孔
形状特征：圆形凹陷，中间低洼、边缘隆起，形似火山口或陨石坑。直径从零点几毫米到数毫米不等，孤立或密集分布。用手指轻抚可感到明显凹坑。
成因机理
表面张力不匹配导致。当涂布液中混入一滴表面张力低于主体的物质，该低表面张力区域周围的涂布液会向四周迁移逃离，中心形成凹陷，边缘堆积成环。常见污染源包括压缩空气中的油滴、车间使用的含硅脱模剂、新风系统带入的油雾等。
解决方案
压缩空气管路安装高效油水分离器并定期更换滤芯。车间环境严格管控，禁用含硅油的助剂和润滑剂。调整配方中表面活性剂种类和用量，确保批次间表面张力稳定。加强涂布液过滤，杜绝低表面张力的大颗粒进入。
缺陷四：厚边
形状特征：涂布幅面两侧边缘明显厚于中间区域，收卷后边缘有凸起的棱边。分切时边缘厚区必须切除，造成大量材料浪费。
成因机理
咖啡环效应起主导作用。涂层边缘溶剂挥发速度高于中间，边缘温度降低导致表面张力升高，驱动浆料从中间向边缘迁移。高黏度浆料放大边缘与中间的剪切力差异，加剧边缘堆积。狭缝挤压涂布中，模头垫片的设计直接影响边缘浆料供给量，垫片过厚或边缘流量过大都会加重厚边。
解决方案
在涂布头出口到烘箱入口间增设低温预热区，减小边缘与中间的挥发速率差异。狭缝挤压涂布中，将模头垫片两侧削薄以减少边缘供料量。配方中添加表面活性剂降低边缘表面张力梯度驱动力。
锂电行业常用之一：在涂布时通过垫片设计或涂布头调节，使极片边缘形成一个比中间略薄的区域，宽度通常在1-3毫米左右。在后续的辊压工序中，由于材料的延展性，中部较厚的涂层会向边缘流动，从而改善或消除厚边现象。
缺陷五：晶点
形状特征：涂层中凸起的微小圆形或椭圆形颗粒，直径通常几十到几百微米。透光观察呈半透明或不透明点状，用手触摸可感到硬质颗粒。光学膜上出现晶点即判为废品。
成因机理
来源有三类。涂布液中原生颗粒，如填料或颜料分散不均匀、过滤不彻底。环境中的尘埃、纤维落入湿膜。涂料中发生预凝胶化或析出，某些组分在储存或输送过程中因温度、剪切或化学作用发生局部交联、聚集或结晶，形成硬质或软质的微小颗粒。
解决方案
实施多级过滤系统，定期更换滤芯保证过滤精度。涂布头区域维持万级或千级洁净度。优化配方分散稳定性，添加稳定剂抑制凝胶生成。定期检查过滤器密封圈，防止旁路泄漏。
缺陷六：褶皱
形状特征：涂层表面出现不规则的皱纹或折叠纹。轻者呈细密皱褶，重者为明显折叠隆起。收卷后尤为突出，放卷时可见长条折痕。
成因机理
张力控制失调。收卷张力过大，每层薄膜间缺少空气存留，不平坦的涂层相互嵌合，放卷时强行分离导致表面破坏。导辊不平行或表面粘附异物，薄膜运行中被挤压成皱。烘箱段张力过大，薄膜受热收缩不均产生褶皱。烘箱温度场不均匀导致局部过热收缩差异也会诱发。
解决方案
优化收卷张力设定值及张力衰减曲线，避免末端张力过高。调整烘箱段各辊的张力配比。用水平仪校准所有导辊的平行度，清洁导辊表面粘附物。确保烘箱内温度场均匀，检查风嘴和加热器有无堵塞或失效。
常见问题
问：同一缺陷有时在不同批次间歇出现，可能是什么原因？
答：多半是环境温湿度波动或原材料批次间表面张力差异造成的。建议监测车间温湿度并设定控制范围，每批来料检测黏度和表面张力。
问：调整了所有参数，缺陷依旧，下一步怎么走？
答：检查设备本体精度。逗号刮刀的刃口直线度和圆柱度、微凹版辊的同心度、狭缝模头的平面度，这些机械精度超差不是工艺参数能补偿的。
问：更换新材料后出现从未见过的缺陷，优先调整什么？
答：先做小样涂布试验，在低速度下扫描涂布间隙、干燥温度、供料量三个参数，找到新材料的稳定窗口再提速。
如果这篇文章对你有帮助，欢迎点赞、转发，让更多工艺同行看到。
评论区也欢迎大家分享自己遇到的奇葩缺陷和处理经验，一起交流进步。
