涂布做久了，最怕什么？
不是订单急，不是材料贵，是机器跑着跑着，突然断膜、纵向条纹或收卷不齐这三个问题，哪个遇到了不头疼？
今天咱们就讲我在现场是怎么一步步排查的。
一、先讲一个我亲身经历的断膜案例
去年夏天，客户的锂电负极涂布线，两天内断膜9次。
操作工快疯了，我也快疯了。
每次断的位置都差不多，都在传动侧第二幅到第三幅的涂覆区。
第一反应是什么？
查张力。
但张力曲线是平的，传感器读数正常。
那就往下走。
打开模头一看，过辊上有浆料结块。
再拆过滤器，滤网堵塞面积超过60%。
应该是这样：过滤器堵了→供料压力波动→浆料在模头内局部堆积→结块被带到过辊上→过辊上的硬块刮伤箔材→断膜。
清理过辊、换滤网、重新过滤浆料，问题解决。
这个案例告诉我们什么？
断膜很少是单一原因造成的。你看到的断只是结果，根子可能在五步之外。
二、断膜
断膜是最让人崩溃的故障。
膜一断，整条线停，重新穿膜少则十几分钟，多则半小时。
要是频繁断，一天产量全搭进去。
断膜的直接表现：基材在运行过程中突然断裂，位置可能在涂布头前、烘箱内、或者收卷处。
常见原因及排查思路
张力问题首当其冲。张力过大，基材被拉断；张力过小，基材松弛打皱，皱到一定程度也会断。张力控制涉及放卷、涂布、干燥、收卷四个环节，哪个环节出问题都可能断。

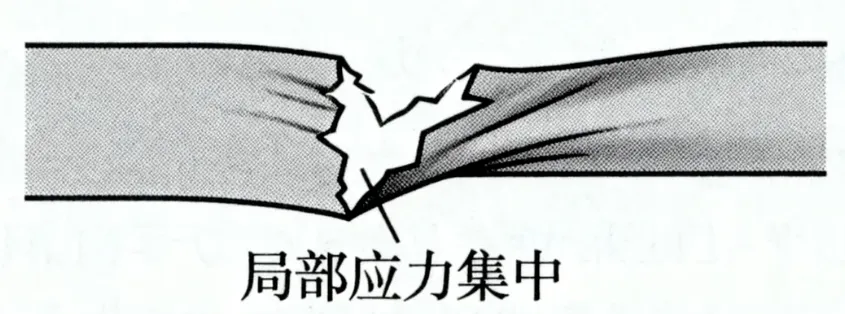

我一般的排查顺序是：先看断口形态。断口整齐像刀切的，大概率是张力过大或某个辊子卡死；断口撕裂状、边缘有拉伸痕迹的，可能是局部应力集中或材料本身有缺陷。
再看断的位置。总是在同一个辊子附近断，查那个辊子的平行度、表面状态、轴承是否卡滞。锂电产线常见的模头过辊未清理干净导致刮带，就是典型的局部应力集中。
材料本身也要查。基材厚度不均、接头不平整，到了涂布段受力集中就会断。有些操作工会忽略接头质量，新旧料带没粘好，高速运行下一拉扯就开。
上膜轴阻力大也是断膜的常见原因，调节上膜轴左右顶套及制动器能解决。
一个容易被忽略的点：逗号刮刀在涂布极薄涂层时，因刮刀与基材接触压力控制难度大，易引发局部应力集中，从而增加断膜风险。如果你用的是逗号刮刀涂布方式，又在做薄涂层，断膜频繁的话，考虑换涂布方式或者降低车速。
三、纵向条纹
纵向条纹，也叫竖条纹、竖条道，是沿走料方向出现的连续或断续线条。有的整幅都是，有的只在边缘出现。这种缺陷一旦出现，产品基本报废。
纵向条纹的分类
多条平行条纹和单条条纹的原因不一样。多条条纹通常涉及流体力学问题，单条条纹多半是局部缺陷。
多条纵向条纹的成因
从流体动力学角度看，涂布液体在不同位置受力不稳定，就会在基材上形成正弦波分布的厚度不均。简单说就是涂布液珠不稳定了。
基材速度太快，剪切力过大，涂布液来不及流平就被“冻住”了。涂布液粘度偏低或垫片厚度偏大，可能导致模头内流道阻力减小，进而使涂唇出口处的流体静压力不足，影响弯月面稳定性。
对于狭缝涂布，竖纹的本质是弯月面位置不稳定。弯月面的位置取决于剪切力与流体压力的平衡。剪切力太大或流体压力太小，弯月面就会移动，产生竖纹。
单条纵向条纹的成因
涂头局部缺陷是首要怀疑对象。唇口有缺口、腔内毛刺、或者局部磨损，都会导致该位置流速异常。胶水里的凝聚物或大颗粒卡在唇口和基材之间。基材上有灰尘或脏污点，阻碍胶水流动。涂布头损坏造成永久性线条。
纵向条纹的排查流程
第一步，判断是整幅多条还是局部单条。整幅多条，优先查供液系统和工艺参数；局部单条，优先查涂布头和基材表面。
第二步，做排除试验。过网测试：换更高目数过滤器，如果条纹减少，说明是颗粒团聚问题。模唇清洗：停机清理后重启，如果缺陷消失又复现，检查刮刀是否被颗粒划伤。降速试验：降低涂布速度，如果条纹减轻，说明剪切力过大。
第三步，对症下药。剪切力过大：降速或增加胶水流速。压力不足：减小涂唇与基材间隙、降低垫片厚度。涂头损坏：抛光修复或更换。基材脏污：增加除尘装置。
一个常见误区
很多人觉得纵向条纹是涂布头的问题，但实际上基材本身如果有纵向厚薄条纹，涂布后这些缺陷会被涂层放大。所以排查时别忘了先验基材。
四、收卷不齐
收卷不齐看着是小问题，但后果严重。边缘不齐的卷材到了下游工序，要么分切不了，要么涂布下一层时跑偏，整卷报废。
收卷不齐的表现
端面参差不齐，像狗啃过。卷材边缘翘起或起皱。膜卷端面部分薄膜错出。
收卷不齐的成因
张力控制不当是头号元凶。收卷张力过大，外层把内层压坏，产生褶皱和错层。收卷张力过小，卷材松垮，端面自然不齐。两侧张力不平衡，一边紧一边松。收卷锥度设置不合理，随着卷径增大张力没有相应递减。
压辊问题也很常见。收卷压辊两端压力不一致，导致收卷走位、起皱。压辊压力过大或过小都会影响收卷质量。
纠偏系统失灵也会导致收卷不齐。纠偏传感器脏了或坏了，不能及时纠正跑偏。收卷轴不平行，卷材自然跑偏。
材料本身的因素包括基材厚度不均匀、边缘有毛刺或破损。
收卷不齐的排查流程
第一步，判断是整卷都乱还是只有外层乱。整卷都乱，查张力设置和纠偏系统；只有外层乱，查锥度张力曲线和压辊压力。
第二步，检查张力锥度设置。收卷段应该采用锥度张力控制，让张力随卷径增大按比例递减。软质材料需要低张力、大锥度。薄箔易变形，需要增大锥度。对于高弹性薄膜，采用非线性锥度的张力控制策略，可更好地补偿其在收卷过程中的回弹变形。
第三步，检查压辊状态。压辊两端压力是否一致。压辊表面是否平整、有无磨损。
第四步，检查纠偏系统。传感器是否干净。纠偏响应速度是否合适。
五、三个问题的共同根源：张力
说了这么多，你有没有发现一个规律？
断膜、纵向条纹、收卷不齐，这三个问题的根子经常指向同一个东西，张力。
张力过大，基材拉伸变形甚至断裂。张力波动会导致基材在涂布点处的速度或平整度发生变化，进而影响涂布液在基材上的铺展均匀性，可能诱发纵向条纹。
所以排查这三个问题时，永远把张力放在第一位。
张力的排查顺序：先看放卷张力是否稳定。再看涂布段张力是否平稳。再看烘箱段张力是否因热膨胀发生变化。最后看收卷锥度张力是否合理。
六、不同涂布方式的注意事项
狭缝涂布对张力波动最敏感，因为涂布头与基材之间的间隙很小，张力稍微一变，间隙就变，涂层厚度就变。如果你用的是狭缝涂布，张力控制精度要求最高。
逗号刮刀对张力波动也有反应，但更怕的是异物卡刀口。胶水过滤不干净、车间洁净度不够、原膜本身带异物，都会造成线条甚至断膜。用逗号刮刀的朋友，重点抓洁净度和过滤。
微凹涂布对背辊的依赖很大。背辊有异物或凹坑，基材在涂布点产生局部凹凸，条纹自然就来了。
最后说几句掏心窝的话
涂布机的问题，七分靠预防，三分靠维修。
不要等出了问题再找原因。每天开机前花十分钟检查张力传感器读数、过辊表面状态、过滤器压差，能避免80%的故障。
也不要指望一个参数调到底就能解决所有问题。不同材料、不同车速、不同季节，工艺参数都要微调。环境温湿度波动会改变材料的柔韧性和摩擦系数。夏天和冬天的参数不一样，上午和下午可能都不一样。
如果这篇文章对你有帮助，欢迎点赞、转发，让更多同行看到。
