凹坑，涂布人的夜间噩梦。

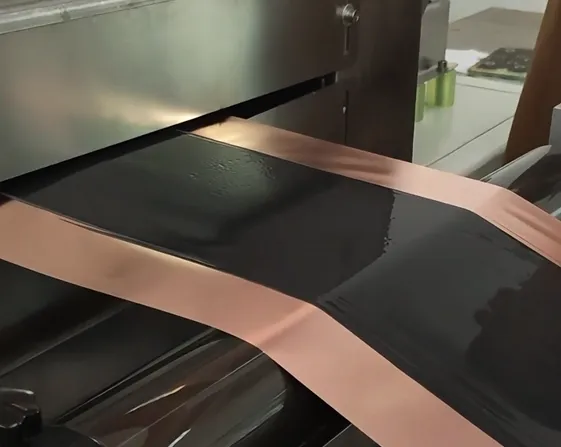

你盯着刚下线的铜箔涂层，表面那些密密麻麻的小坑，像月球表面一样刺眼。
停机调整，再开机，坑还在。
换浆料，换刮刀，还是没好。
哪里出了问题？
一、凹坑的三种真凶
铜箔涂布出现凹坑，根源逃不出这三类：气泡破灭、异物嵌入后脱落、基材自身凹陷。
每个原因对应的坑形态和分布都不一样，这是诊断的关键。
1.气泡型凹坑：表现为圆形或椭圆形的凹陷，通常中心没有异物，坑边缘相对规整。如果气泡是在涂布过程中卷入的，坑的分布会有方向性；如果浆料本身脱泡不干净，坑就会随机散布。
2.异物型凹坑：形状不规则，类似陨石坑。异物可能是外界掉落的灰尘、纤维，也可能是浆料中未分散的团聚颗粒。这类坑有时能找到残留的异物核心，用放大镜就能看到。
3.基材问题坑：是铜箔自身带有的针孔、压痕或油污点导致涂层无法润湿。坑的形态与铜箔缺陷一致，位置固定，重复出现有规律。
二、排查方法
去年遇到一个案例：某款锂电负极铜箔涂布，凹坑突然大量出现，不良率从0.5%飙到8%。浆料配方没变，铜箔批次抽检合格，设备参数照旧。坑从哪来？
我按这套逻辑一步步走的：
第一步，先看坑的长相。 显微镜下，坑形状接近圆形，边缘有一圈轻微隆起的涂层环，中心没有异物。这指向气泡型。
第二步，判断气泡是来自浆料还是涂布过程。 取静态浆料，倒在玻璃板上用刮棒制膜。结果静态制膜没有凹坑。这说明气泡不是浆料里本来就有的，而是在涂布动态过程中产生的。
第三步，锁定涂布环节。 当时用的是逗号刮刀涂布方式。气泡卷入通常发生在供料泵、料槽液位波动、刮刀与背辊接触区域。先检查供料系统：泵的转速是否平稳？料槽液位是否忽高忽低？结果发现料槽液位控制系统有一个PID参数漂移，导致液位每几分钟就出现一次小幅波动。液位下降时，刮刀与液面之间的空气被卷入涂层，形成微小气泡，随后破成凹坑。
第四步，验证。 手动调整液位稳定，并临时切换到溢流模式，凹坑率立刻降到1%以内。最终重新整定PID参数，问题解决。
PS：不要一上来就动浆料配方或换刮刀。先做静态制膜对比，把问题的范围缩小一半。
三、故障树
第一层分支：观察坑的形态
圆形、有中心凸起 → 气泡型
不规则、有异物残留 → 异物型
与铜箔缺陷位置对应 → 基材型
第二层分支－气泡型：
静态制膜无坑 → 气泡来自涂布动态过程
供料泵脉动大 → 检查泵类型及转速
料槽液位波动 → 检查液位控制、溢流设计
刮刀与背辊间隙处空气卷入 → 检查刮刀角度、背辊表面状态
浆料表面流速过快 → 降低涂布速度或调整上料位置
静态制膜也有坑 → 浆料本身脱泡不彻底
真空脱泡时间或真空度不足
浆料静置时间不够
配方中消泡剂失效或用量不当
第三层分支－异物型：
外界异物 → 检查环境洁净度、滤网是否破损、人员操作规范
内部异物 → 浆料过滤精度不够、分散不良导致的团聚体
四、验证方案
方案一：对比制膜试验
取同一批浆料，分别做两种制膜：刮棒手工制膜和上机涂布。如果静态无坑而动态有，问题锁定在涂布机械或过程。如果两者都有，问题在浆料本身。
方案二：分段取样法
在涂布机的不同位置取样：刚离开刮刀处、进入烘箱前、烘箱出口。观察凹坑出现的时间点。如果在刮刀后立即出现，是气泡或异物；如果在烘箱后才出现，要考虑干燥速度过快导致的涂层内部气泡膨胀破裂。这一点很多人忽略。
方案三：变参数冲击测试
挑一个变量，大幅调整，看凹坑变化趋势。比如涂布速度降低50%，或者刮刀间隙放大一倍，或者背辊压力增加30%。如果凹坑有明显改善，说明该变量是主因。反向试验验证。
方案四：铜箔换面涂布
如果怀疑基材，将铜箔翻面涂布。如果凹坑消失，那原始面有油污或针孔。也可以用胶带粘贴法测试铜箔表面洁净度：贴一段透明胶带，撕下来看有没有颗粒或油迹。
五、日常维护
别等出了问题再查。这几个习惯，能让你少加十次班。
料槽清理周期 别等到肉眼看到脏了再清。溶剂型浆料每8小时清一次，水性浆料每4小时清一次。残留在料槽边角的干料，掉下来就是一颗硬质异物，刮过涂层就是一个坑。
背辊表面检查 背辊上的微小凹坑或胶层破损，会在涂布时把气泡裹进涂层。每天开机前用手摸一遍背辊表面，光滑度有没有变化。每周用放大镜检查一次。
供料管道排泡 换浆料后，先低速循环10分钟，把管道内的气泡排干净再正式涂布。很多人忽略这一步，直接开高速，第一批产品全是坑。
滤网更换记录 滤网不是破了才换。根据浆料固含量和涂布量，建立更换周期。
写在最后
凹坑这个问题，说大不大，说小不小。一次快速定位，省下的不只是几千米废品，还有团队的通宵达旦。
希望这篇手记里的那张故障树和那几个试验方案，能帮你下次遇到同样情况时，少走一点弯路。
