涂布出现竖条纹是模头唇口损伤还是供料脉动？
刚调好的浆料，粘度固含都测过没问题。一上涂布机，满幅竖条纹，打光一看，像唱片沟槽一样均匀地刻在湿膜上。你第一反应是不是模头唇口被磕了？停机！拆模头，拿放大镜瞅半天，光洁无比，啥也没有。是不是想骂人？
浪费了一整天，还被老板问为什么没早点判断出来。
别笑，这事我在不下五个客户现场见过。
那竖条纹该怎么快速定位根源？
先问一个实操问题：你用手电筒斜着打光看条纹，是等间距的波浪状，还是一条条笔直到底的直线？
这决定了你是该拆模头，还是该查泵。
供料脉动造成的条纹
间距固定，像梳子齿一样。沿着MD方向会呈现明显的明暗交替或厚度周期性变化，在横向上通常是贯穿满幅的，像百叶窗一样。用手摸，能感觉到厚度有明显起伏。
模头唇口损伤造成的条纹
像刀割一样笔直，从涂布起点延伸到终点。条纹在幅宽上的横向位置固定不变，哪怕你把涂布速度降下来，它还在老地方。有时候只是很细的一条线，但对着光看特别刺眼。
现场判断只需要三步：
第一步：低速走一段
把速度降到正常值的30%。脉动造成的条纹这时候间距会明显变宽变稀疏，因为脉动频率固定，速度慢了，单位长度内经历的脉动周期变少。如果条纹间距随速度变化而改变，就是供料脉动；如果间距和位置完全不受速度影响，则倾向于模头或辊筒的固定损伤。
但唇口损伤的条纹？还在。清清楚楚。
第二步：拍一张照片看频谱
用手机拍下条纹，导入电脑看一眼FFT。不想这么麻烦？直接拿尺子量一下条纹间距。
间距固定且跟泵的转速能对上号，供料系统的问题。间距固定且跟泵的转速能对上号，供料系统的问题。如果是贯穿始终、位置固定的单条或多条直线，则是模头唇口损伤或异物堵塞的问题。
第三步：交叉验证
如果是间歇涂布或具备重力流条件，关掉供料泵让浆料靠重力自然流出。如果条纹还在，说明是模头或背辊的问题；如果条纹消失，说明是泵或上游管路的脉动问题。
供料脉动为什么会产生条纹？你想想看，间隙固定的狭缝模头，单位时间挤出去的体积如果忽大忽小，涂层厚度能不跟着波动吗？这个波动在涂布方向上是连续的，在横向就成了明暗相间的竖条纹。
隔膜泵是最大的嫌疑犯。气源压力不稳、单向阀卡异物、膜片老化，都是常见元凶。螺杆泵也没好到哪去，定转子磨损了，脉动率一样升高。

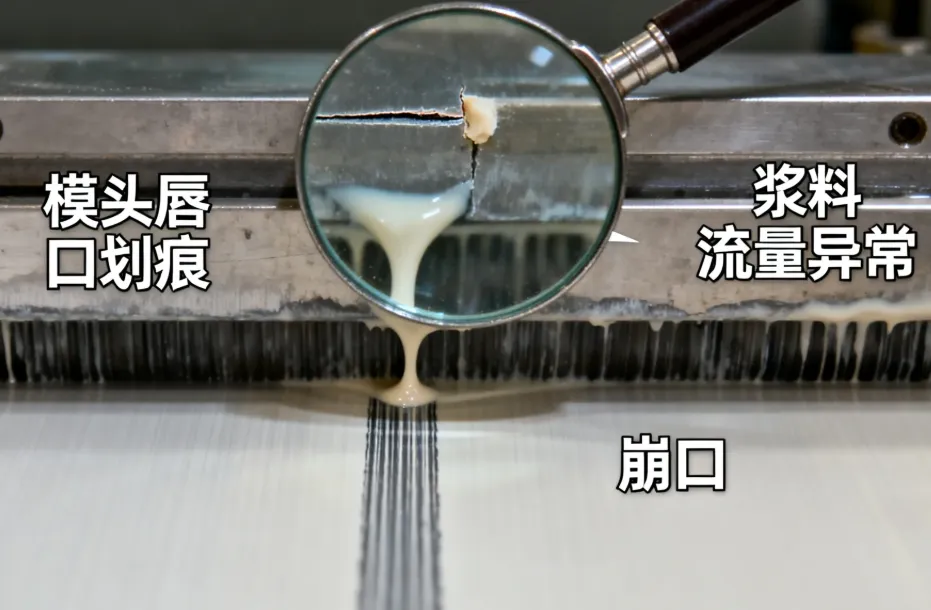

模头唇口损伤的逻辑更直接。唇口有一条划痕或者崩了一块，那个位置的浆料流量就跟别处不一样。唇口就像一把刮刀，刀口有缺口，刮出来的面能平吗？
容易误判的情况
说一个坑了我很久的案例。
条纹是间断性出现的，跑半个小时好好的，突然冒出来，再过半个小时又消失了。换了模头、换了泵、洗了管路，没用。
最后发现问题出在浆料罐的搅拌器上。搅拌速度太慢，固含量高的浆料分层了，泵抽上来的粘度一直在变。粘度一变，模头出口的流速就变，条纹跟着来了。
粘度变化造成的条纹，特征是从无到有、从有到无，而且整个幅面均匀性都在飘，不只是一条两条的问题。
还有一个被忽略的点：环境温度。溶剂型浆料的粘度对温度特别敏感。空调出风口对着供料管路吹，局部温度降低，粘度升高，泵的脉动率会莫名变大。把出风口移开，问题解决了。
千万别在没确认之前就拆模头。模头拆装一次，重新对中、调间隙，至少半天时间。万一是泵的问题，这半天白干了，还增加了装回去出偏差的风险。
更常见的错误是盲目调工艺参数。看到条纹就调间隙、调速度、调张力，把系统搞得一团糟。最后条纹还在，正常生产的窗口反而丢了。
正确的做法：固定所有变量，只改变一个条件。有条纹？先低速跑，看变不变。再关泵自然流，看还在不在。再测压力波形，看脉不脉动。
三个测试做完，答案就有了。
下次看到竖条纹，先问自己：它是波动的还是笔直的。
