很多兄弟习惯把浆料当成一个黑箱，只管输进去，涂出来。但真正懂工艺的人知道，浆料稳定性，是整个涂布过程的“压舱石”。它稳，一切都好说；它要是“闹脾气”，你设备再精良也白搭。

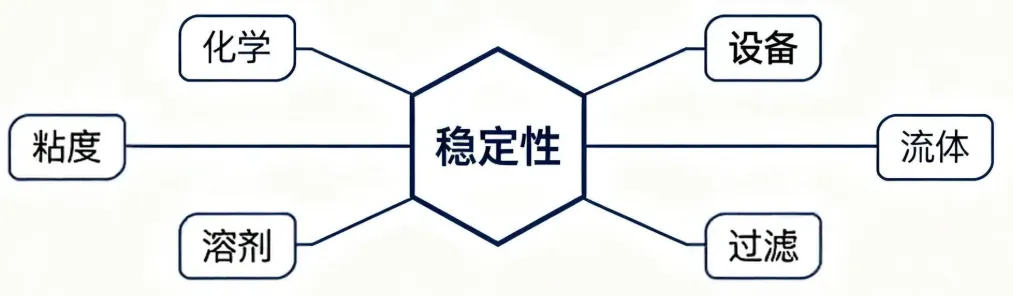

所以，浆料这玩意儿，它的稳定性到底和什么有关？
一、别只看粘度，要看时间轴上的粘度
一说浆料，很多操作员第一反应是测粘度。
对，但不够。
浆料的稳定性，核心在于它抵抗时间、温度和剪切力变化的能力。
触变性：什么叫触变性？说人话就是，浆料在静止时很稠，一搅动就变稀。静止后又慢慢恢复。这在涂布里就是噩梦。你循环罐里搅着，粘度合适；一过泵、过过滤器、从狭缝出来被剧烈剪切，粘度瞬间掉下来，涂层就变薄、出现流挂。怎么办？调整配方里的增稠剂和分散剂，让浆料的“恢复速度”刚刚好，别太快也别太慢。
温度敏感得像大小姐：温度一变，粘度就跟着变。尤其水性浆料和某些溶剂型体系。冬天早上开机，粘度高得泵都打不动；中午车间热了，粘度掉下来，涂布厚度跟着飘。怎么办？夹套循环罐、换热器，把浆料温度控制在±1℃范围内，别指望靠调节涂布速度去补偿温度波动，那治标不治本。
二、沉降与团聚
你把一桶浆料静置24小时，再去看。上面像水，下面像泥。这就是沉降。或者更隐蔽的，颗粒抱团，越滚越大，叫团聚。
这两兄弟，是堵塞过滤器和产生划痕、线条缺陷的直接元凶。
颗粒的“体重”问题：颗粒越重、越大，沉降越快。这没辙，物理规律。但我们可以让介质变“黏”，或者让颗粒表面带同种电荷相互排斥，来减缓沉降。这就是分散剂和增稠剂的作用。
分散剂不是加进去就完事了：分散剂的量、加入顺序、搅拌分散的工艺，直接决定效果。有些兄弟图省事，一股脑倒进去搅两下完事。结果分散剂没完全吸附在颗粒表面，游离的分散剂反而成了“胶水”，把颗粒又粘在一起。 【关键点】 制备浆料，有时需要高剪切力把团聚体打开，再加入合适的分散剂去“包裹”住每个新鲜表面。这道工序，省不得。
三、溶剂与气泡
挥发速率不平衡：尤其在开放式槽体的涂布方式里。浆料暴露在空气中，溶剂或者水在持续挥发。表面一层浆料的成分变了，粘度升高，表面张力也变了。这会导致什么？表面橘皮、缩孔，甚至局部无法润湿基材。怎么办？提高设备运行速度，减少暴露时间，或者给涂布头加个溶剂/水蒸气氛围罩。
气泡，永远的心腹大患。气泡从哪来？搅拌卷入、泵的泄漏、管道接口不严、浆料回流时的冲击。微小的气泡在涂布时破裂，就是一个个圆形无涂层的“火山口”。
实战排查思路：
看大小：针尖大的小圆点，大概率是微气泡。
看分布：随机分布，没有规律，基本可以锁定是浆料脱泡不净或循环中产生。
看位置：只在涂布幅面边缘出现，检查挡板和回流冲击。
根治方法：在线脱泡装置、优化循环管路、控制搅拌速度和桨叶类型。记住，消泡剂是把双刃剑，加多了会引起缩孔，要小心使用。
四、过滤器
过滤器是保护涂布头的最后一道防线，但它本身也会“搞事情”。
滤材与浆料：比如某些玻纤滤材，表面处理不好，纤维会脱落，直接进入浆料，造成新的污染。或者滤材对浆料中的某种添加剂有吸附作用，导致循环一段时间后，配方失效，粘度漂移。
更换滤芯的时机：压力差到了红线才换？那时已经晚了。高压差会把已经拦截下来的大颗粒“挤”过滤网，或者把软颗粒挤碎成更多小颗粒，让它们去堵塞下一道工序。
五、一个偷懒但有效的思路：让设备去适应浆料
聊了这么多浆料的“毛病”，你可能已经发现了：没有哪种涂布方式是万能的。高粘度的浆料，用刮刀涂布最顺手；要精密控制厚度、材料还贵，狭缝涂布是首选；碰上薄如蝉翼的PET膜，微凹涂布对张力的低依赖性就是救命稻草。
问题来了，研发阶段，你今天要试水性高粘度浆料，明天要试低粘度UV胶，后天又来一款易拉伸的隔膜涂层。难道每换一种材料，就换一台涂布机？
当然不。有经验的工艺人会选择一台能“通吃”的设备。
比如不少团队在用台罡多功能涂布机，它有意思的地方在于：把刮刀、狭缝、微凹三种涂布方式硬生生塞进了一台机器里。一机三用，不是让你同时用，而是让你根据今天浆料的“脾气”，十分钟就能切换成最合适的涂布模式。
浆料黏得搅不动？ 切换到刮刀模式，厚涂层、高粘度，它扛得住。
浆料金贵，一克都舍不得浪费？ 切换到狭缝模式，计量供液，均匀性没话说，材料利用率也上去了。
基材薄得跟纸一样，一拉就变形？ 切换到微凹模式，反向转移，对基材几乎零张力要求，划伤？不存在的。
这样一来，你不需要为了“浆料不稳定”这件事反复去调配方、改设备。让设备的涂布方式，去匹配浆料的天性，很多时候问题直接就绕过去了。而且从实验室小试到中试量产，一台机器从头跑到尾，工艺参数继承性好，少了很多“放大就变样”的坑。
写在最后
涂布浆料的稳定性，从来不是一个点的问题，它是一张网：材料化学、物理研磨、流体力学、生产管理，全交织在一起。
当你能在涂布缺陷出现前，就从循环泵的声音、过滤压力的微小波动、甚至样品瓶底的一点点沉淀里嗅到问题时，恭喜你，你已经从“操作工”进化成真正的“工艺人”了。
